| 凌力尔特推出通用电源管理IC:LTC3371 |
|
| (2015-1-12 13:30:07) 1757人次浏览 |
| |
【文章插图看大图→浏览下载】
凌力尔特LTC3371降压型DC/DC转换器提供8A电流
凌力尔特推出高度集成的通用型电源管理解决方案LTC3371，以用于需要多个低压电源的系统。该器件具有四个同步降压型转换器，各由独立的2.25V至5.5V输入供电，而且均可通过配置以共享8个可用1A功率级中的最多4个。利用8种独特的输出电流配置，LTC3371提供了实质的灵活性以及容易重复使用于不同应用中。该器件是多种多通道工业、汽车、通信和分布式电源系统的理想选择。
LTC3371的降压功率级可简单地通过组合其各自的VIN和SW引脚并在C1～C3引脚上设置期望的配置以实现并联连接。
在单个通道上最多可以组合四个相邻的功率级，从而产生8种独特的输出配置（从四路2A降压到双路4A降压）。
单个电感器可用于每个降压型稳压器，而且任何未使用的功率级都可以添加至高功率通道之一以改善总体效率。
LTC3371具备精准的使能引脚门限、独立上电复位输出、看门狗定时器和芯片温度监视器，提供了灵活可靠的上电排序和系统监视。
所有开关稳压器都是内部补偿的，仅需外部反馈电阻器设定输出电压。降压型稳压器的公共开关频率可用一个外部电阻器设定，也可同步至一个外部振荡器或设定为默认的内部2MHz时钟。
这些开关稳压器可以设定为突发模式（Burst Mode®）工作，以在轻负载时提供高效率；又或者设定在强制连续PWM模式工作，以在轻负载时实现最低噪声。
降压型转换器以90°步进进行调相以降低噪声和输入纹波，并且具有正向和反向电流限制、用于限制启动期间浪涌电流的软起动、以及短路保护功能。
LTC3371采用耐热增强型38引脚封装，包括了扁平5mm×7mm QFN和TSSOP封装，并有现货供应。
E级和I级版本规定在-40℃至125℃的工作结温范围内工作
H级版本的工作结温范围为-40℃至150℃。
E级版本的千片批购价为每片4.15美元。

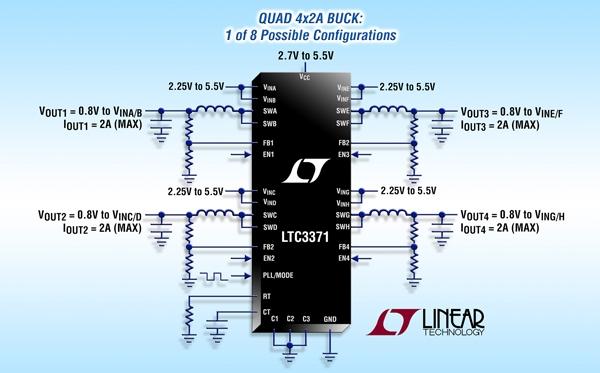

照片说明：可配置的4通道8A降压型DC/DC转换器
性能概要：LTC3371
■ 8×1A降压功率级可配置为2、3或4个输出通道
■ 8种独特的输出配置（每通道为1A至4A）
■ 每个DC/DC的独立VIN电源（2.25V至5.5V）
■ 无负载时电源电流很低：
● 停机时为15μA（所有通道均关断）
● 一个通道处于突发模式操作状态时为68μA
● 每个附加通道18μA
■ 用于自主型排序的精确使能引脚门限
■ 1MHz至3MHz RT可编程频率（默认值为2MHz）或PLL同步
■ 温度监视器指示芯片结温
■ CT编程的看门狗定时器
■ 独立的/RST引脚指示每个降压型稳压器处于调节状态
■ 38引线5mm×7mm QFN和TSSOP封装
本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
产通社，1月9日讯：凌力尔特公司（Linear Technology Corporation）消息，其LTC3371通用型电源管理解决方案具有四个同步降压型转换器，各由独立的2.25～5.5V输入供电，而且均可通过配置以共享8个可用1A功率级中的最多4个。利用8种独特的输出电流配置，LTC3371提供了实质的灵活性以及容易重复使用于不同应用中。该器件是多种多通道工业、汽车、通信和分布式电源系统的理想选择。
产品特点
LTC3371的降压功率级可简单地通过组合其各自的VIN和SW引脚并在C1～C3引脚上设置期望的配置以实现并联连接。在单个通道上最多可以组合四个相邻的功率级，从而产生8种独特的输出配置（从四路2A降压到双路4A降压）。单个电感器可用于每个降压型稳压器，而且任何未使用的功率级都可以添加至高功率通道之一以改善总体效率。
LTC3371具备精准的使能引脚门限、独立上电复位输出、看门狗定时器和芯片温度监视器，提供了灵活可靠的上电排序和系统监视。所有开关稳压器都是内部补偿的，仅需外部反馈电阻器设定输出电压。降压型稳压器的公共开关频率可用一个外部电阻器设定，也可同步至一个外部振荡器或设定为默认的内部2MHz时钟。这些开关稳压器可以设定为突发模式（Burst Mode）工作，以在轻负载时提供高效率；又或者设定在强制连续PWM模式工作，以在轻负载时实现最低噪声。降压型转换器以90°步进进行调相以降低噪声和输入纹波，并且具有正向和反向电流限制、用于限制启动期间浪涌电流的软起动、以及短路保护功能。
供货与报价
LTC3371采用耐热增强型38引脚封装，包括了扁平5×7mm QFN和TSSOP封装，并有现货供应。E级和I级版本规定在-40℃～+125℃的工作结温范围内工作，H级版本的工作结温范围为-40℃～+150℃。E级版本的千片批购价为每片4.15美元。
