德州仪器推出业界最小12V、750mA DC/DC电源稳压器
日前,德州仪器(TI)宣布推出业界最小的12V、750mA DC/DC电源稳压器。
该SIMPLE SWITCHER® 稳压器支持高性能并采用极小型毫微级封装,可推动空间有限的电源密集型应用发展,充满满足消费类、工业以及汽车等各种市场需求。
这款毫微电源稳压器在2.56平方毫米封装中高度整合大量特性,不仅可帮助工程师更便捷地为其系统设计电源,而且与TI获奖型WEBENCH®在线设计工具相结合,还可简化并加速设计进程。
750mALMR22007开关稳压器支持低电流模式,可在轻负载条件下保持高效率。
控制架构可在各种输入输出条件下提供快速的瞬态性能以及出色的稳压功能。
LMR22007可在支持额外可调输入电流限制情况下提供高达750mA的持续负载电流,其可通过防止过多的浪涌电流在启动过程中保护电源。
完整的12V、VIN至VOUT LMR22007电源设计支持少到3个外部组件,尺寸不足30平方毫米。
LMR22007归属TI超过50款的SIMPLE SWITCHER电源稳压器产品系列,该系列支持从100mA到5A的电流范围,旨在满足宽泛输入电压的应用需求。
LMR22007的主要特性与优势:
750mA毫微稳压器在2.7V至20V的宽泛输入电压下工作,可提供0.9V至5.5V的输出电压,而且能够应对高达24V的VIN瞬态。
应用范围包括单体至多体锂离子电池、USB、5VIN以及12VIN电源等;
集成型同步MOSFET提供达94.6%的峰值效率;
控制架构无需环路补偿,便可提供超快速瞬态响应;

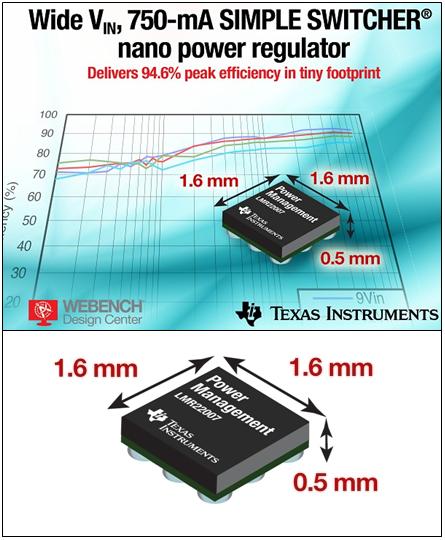

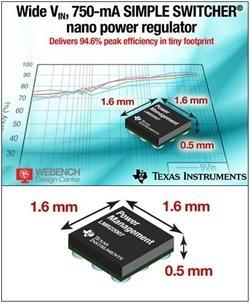

9引脚1.6mm×1.6mm×0.5mm CSP封装采用战略性引脚布置,不但不需要微型通孔,而且还只需两层印刷电路板;
其它特性包括内部补偿、内部软启动、输入欠压保护、内部自举电容器以及热关闭等。
关于TI SIMPLE SWITCHER 产品
TI备受赞誉的 SIMPLE SWITCHER产品组合包括385款以上简单易用的电源模块、稳压器与控制器。
这些产品支持3V至75V的输入电压范围,引脚对引脚兼容,并可在TI WEBENCH电源设计工具、电源架构以及FPGA电源架构设计及原型设计工具中正常运行。
--------------------------------------------------
