| 凌力尔特推出降压型稳压器:LTM4633 |
|
| (2013-11-2 15:59:59) 1537人次浏览 |
| |
【文章插图看大图→浏览下载】
降压型µModule稳压器
可在超50℃的温度下提供最大的输出电流
加利福尼亚州米尔皮塔斯 （MILPITAS，CA）
2013年10月31日
凌力尔特公司（Linear Technology Corporation）
推出三输出10A降压型微型模块
（µModule®）稳压器：LTM4633
该器件采用15㎜×15㎜×5.01㎜ BGA封装，
集成了散热器以增强散热能力。
结合使用若干旁路电容器和3个电阻器，
LTM4633解决方案在双面PCB上的占板面积不超过4.5C㎡。
LTM4633的集成散热器（之前在双输出13A LTM4620A推出）使所有三个输出能在52℃的环境温度下以88%效率从12VIN提供10A和1.8VOUT，并无需任何外部散热器或空气流动。
如果配合外部散热器和200LFM的空气流动，那么工作环境温度可提高至67℃。
LTM4633在单个封装中包括DC/DC控制器、功率开关、电感器和补偿电路。稳定输出电压在两个通道上的调节范围为0.8V～1.8V，而第三个通道可调节在0.8V～5.5V，在整个电压、负载和温度范围内具有±1.5%准确度。
LTM4633的三个开关有单独的输入电源引脚，在4.7V～16V的输入电压范围内工作。增加一个高于4.5V的外部偏置电源后，最低工作输入电压降至2.375V。
这3个开关用相同的内部或可选外部时钟信号工作，从内部相移120℃以最大限度地降低输入纹波。就超过10A的负载而言，通道1和通道2可以并联，以支持高达20A电流。
该稳压器包括输出过压和过流故障保护。
LTM4633的内部温度可以通过靠近功率级的两个内部温度二极管监视器观察。
LTM4633在-40℃～+125℃或-55℃～+125℃的内部温度范围内提供了保证的性能。
该微型模块稳压器有现货供应，千片批购价为每片35.95 美元。
如需更多信息，请登录http://www.linear.com.cn/product/LTM4633。

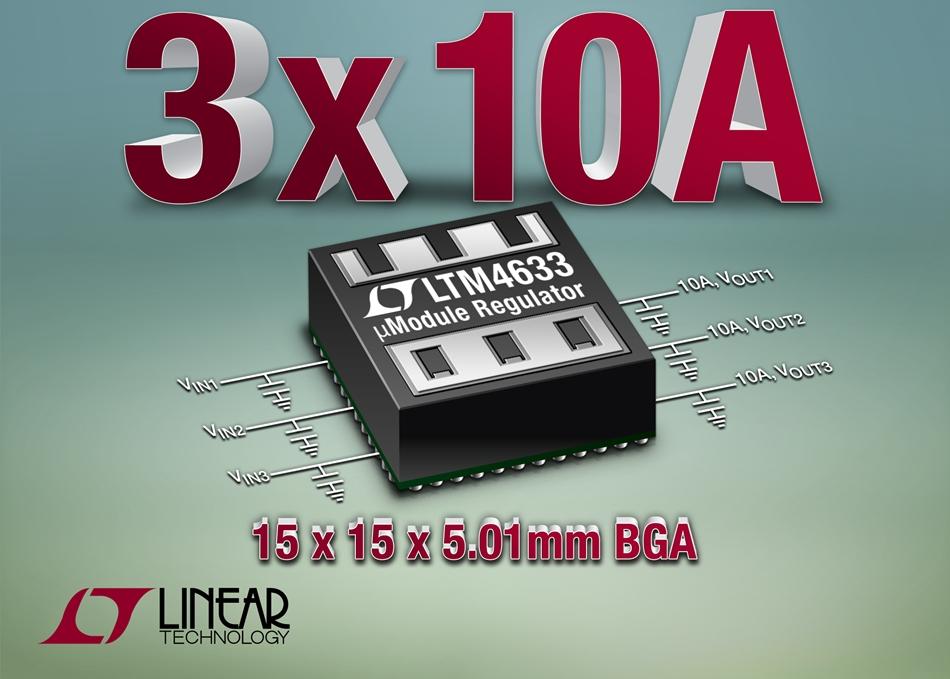

图：三输出10A DC/DC降压型µModule稳压器采用BGA封装并集成了散热器
性能概要：LTM4633
三输出16VIN、10A DC/DC降压型解决方案占板面积小于4.5C㎡
实现完整解决方案仅需10个电容器和3个电阻器
15mm×15mm×5.01mm BGA封装及集成了散热器
在52℃环境温度且没有空气流动或外部散热器时，所有三个输出都提供高达10A电流
VIN 工作范围为4.7V至16V，每个通道有单独的输入
采用外部偏置电源时低至2.375VIN
用户可在以下范围调节VOUT：
通道1：0.6V～1.8V
通道2：0.6V～1.8V
通道3：0.6V～5.5V
通道1和通道2可并联以提供高达20A电流 【相关阅读：Linear-凌力尔特公司】→浏览下载
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
