凌力尔特推出电流模式双输出控制器:LTC3774
【文章插图看大图→浏览下载】
凌力尔特推出电流模式双输出同步降压型DC/DC控制器LTC3774
凌力尔特公司（Linear Technology Corporation）推出电流模式双输出同步降压型DC/DC控制器LTC3774，通过增强电流检测信号，该器件允许使用DC电阻（DCR）非常低的功率电感器。
低至0.2mΩ的功率电感器DCR可用来在大电流应用中最大限度地提高转换器效率（高达95%）、増加功率密度并降低输出纹波电压。
这种新的DCR检测方法还减轻了通常与低 DCR 电阻应用有关的开关抖动。
DCR 温度补偿可在很宽的温度范围内保持恒定和准确的电流限制门限。
LTC3774可与Power Block、DrMOS等外部功率链器件以及分立式N沟道MOSFET和有关栅极驱动器一起工作，从而实现了灵活的设计配置。
LTC3774在4.5V～38V的输入电压范围内工作，产生0.6V～3.5V的固定输出电压。
多达12个相位可以并联，并采用不同相的时钟，以最大限度地降低输入和输出滤波要求，满足高达360A非常大电流的要求。
应用包括大电流功率分配、冗余（n+1）电源、工业系统、DSP和ASIC电源。
LTC3774以200kHz～1.2MHz的可选固定工作频率工作，也可同步至一个外部时钟。
双差分放大器针对两个输出电压提供了真正远端输出电压检测。其可调电流限制可针对非常低的10mV～30mV检测电压进行配置，以最大限度地降低功耗。
此外，LTC3774提供可调软启动或跟踪，在-40℃～125℃的工作温度范围内保持±0.75%的输出电压准确度。
LTC3774采用36引线5mm×6mm QFN封装，有现货供应。
千片批购价为每片2.95美元。

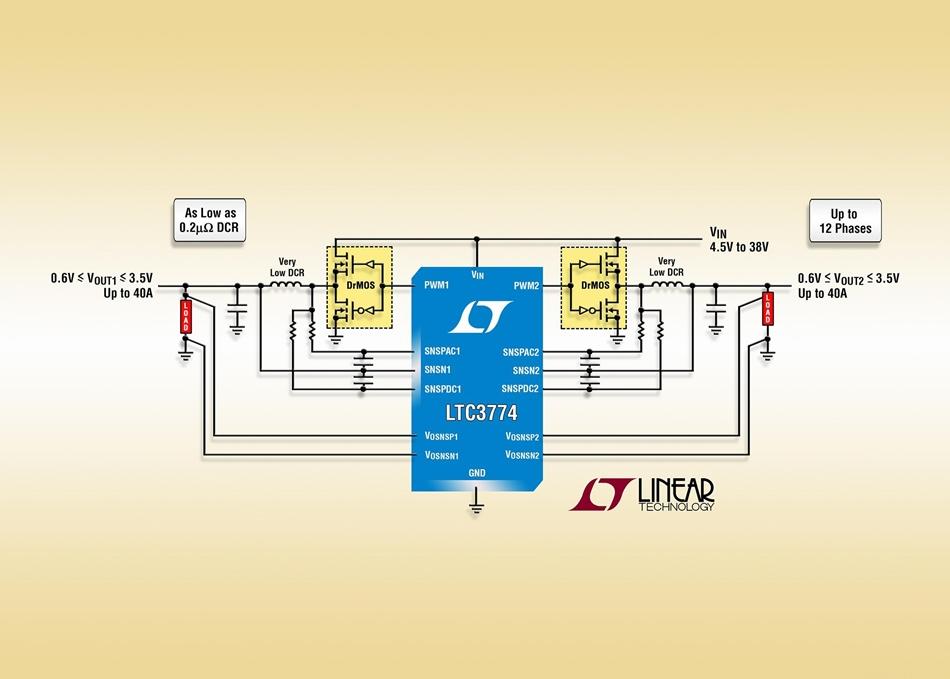

照片说明：用于mΩ以下检测的电流模式双输出降压型DC/DC控制器
性能概要：LTC3774
mΩ以下DCR电流检测：低至0.2mΩ以提供非常低的抖动
新颖的DCR检测电流模式控制
DCR温度补偿
可与分立、DrMOS和Power-Block电源级一起工作
支持切相和n+1冗余
高速差分远端VOUT检测放大器
宽VIN范围：4.5V～38V
VOUT范围：0.6V～3.5V
10mV至30mV的可调电流检测门限
200kHz至1.2MHz的可选固定工作频率
输出电压跟踪或可编程软启动
过压保护、过热停机和短路软恢复
