仙童推出三相MOSFET逆变器 |
|
(2013-7-18 13:08:11) 1735人次浏览 |
|
飞兆针对电机控制系统推出三相MOSFET逆变器

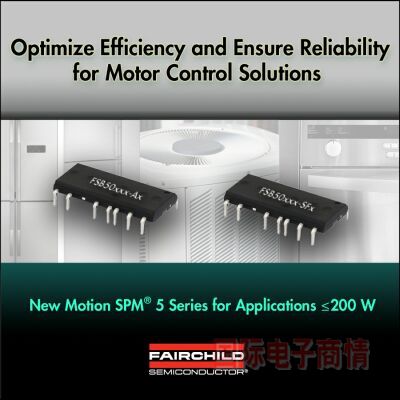

文章插图看大图→浏览下载
电机控制系统设计人员需要能够在严苛的应用条件下,提高效率同时确保最高可靠性的解决方案。为迎接该挑战,飞兆半导体开发了SPM 5智能功率模块系列三相MOSFET逆变器解决方案,为设计人员提供交流感应电机(ACIM)和无刷直流电机逆变器解决方案,适用于功率最高为200W的电机,包括风扇电机、洗碗机和各种小型工业电机。 新型SPM 5系列产品包括六个快速恢复 MOSFET 和三个半桥式HVIC,实现栅极驱动。该器件的电磁干扰(EMI)小且开关速度经过优化。
对低 RDS(ON)MOSFET 的精确驱动,实现电磁干扰(EMI)最小化和开关效率最大化。集成的欠压锁定和热感应单元为SPM器件提供局部保护,同时允许附带的控制器 IC 实时监控模块的热性能。
作为 Motion SPM 5 SuperFET系列产品的一部分,FSB50x60SF(S)器件基于600V超级结 MOSFET 技术,而FSB50xxxA(x)器件则基于250V/500V FRFET技术。
SPM 5 SuperFET 系列产品是业界首个用于小型家电和小型工业驱动装置的600V超级结MOSFET模块解决方案。与基于IGBT的功率模块或单芯片解决方案相比,这两种技术可提供更佳的耐用性和更大的安全工作区(SOA)。
新型SPM系列产品带有三个自举二极管,在29mmx12mm的微小封装中,实现250V、500V和600V的额定工作电压。紧凑型设计和简单的电气接口使其成为需要小占位面积、快速上市和可扩展性设计应用的理想选择,比如内置电机应用以及任何其他组装空间有限的应用。该系列产品器件为设计人员提供当今应用所需的高能效、紧凑设计和低电磁干扰。
设计人员还可以使用飞兆半导体的运动控制设计工具,它是一个在线资源,能够计算功耗和温度波动,有助于选择更优的散热器并最终降低系统成本。
飞兆半导体提供整套高度集成的智能功率模块,为大范围能量调节型应用提供高效的电机控制。新型SPM 5系列解决方案能在提升能效的同时简化系统设计、节省电路板空间、提高系统可靠性并加快上市时间。
报价:(订购1000个,美元)
FSB50250AS:$4.93
FSB50250AT:$4.93
FSB50450A:$5.20
FSB50550A:$6.05
FSB50550AS:$6.38
FSB50550AT:$6.23
FSB50325A:$4.50
FSB50325AT:$4.33
可供货期: 按请求提供样品。
交货期: 收到订单后8~12周内
--------------------------------------------------
