用可控硅控制的功放动态电源
一种体积小、功率大、效率高的功放动态电源，现介绍如下:

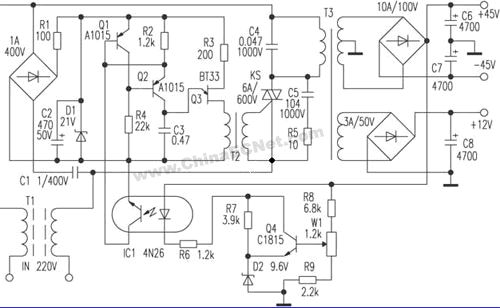

如图所示，交流电源输入经T1进行滤波后分成两路输出，一路去降压变压器T3，在T3的初级回路中串入了双向可控硅KS，用来改变变压器T3的初级交流功率。另一路通过电容C1降压后进行整流，并由D1稳压后给触发控制电路提供直流工作电压。R3、C3、Q3与变压器T2组成一弛张振荡电路。R2、R4与Q1、Q2组成电流源，给电容C3恒流充电。当C3两端的电压被充至Q3击穿电压时，C3即通过Q3的发射极e、基极b1和变压器T2的初级线圈放电，在变压器T2的次级得到可控硅KS的触发脉冲，控制可控硅KS导通，使变压器T3工作。在变压器T3的次级，经整流、滤波后得到功率放大器所需正、负对称的直流电压。电容C3两端的电压放电至Q3的谷点电压时，Q3的发射极e与基极b1间关闭，并准备下一周期电容C3的充放电。
R6～R9、Q4、D2与W1等组成电压比较放大电路，调整W1可改变输出电压，并通过IC1去控制Q1、Q2电流源的电流达到改变C3的充放电时间，控制可控硅KS的导通角，从而改变变压器T3的初级交流功率，在次级得到恒定的输出电压，保证了功率放大器的瞬间功率。
元件选择与调试：变压器T2用5×5mm的Ｅ型铁芯自制，初级可用∮0．15mm的漆包线绕200圈，次级绕135圈。变压器T3可用40mm×60mm的铁芯绕制，初级用∮0．9mm的漆包线绕352圈，次级用∮1．26mm的漆包线绕176圈，88圈处抽头。
调试很简单，先不用接上功率放大器，检查无误后，可先接通电源，用示波器测量变压器T2初级的两端，应有尖脉冲波形，用电压表测量输出端电压，调节W1使输出电压为正、负45V。然后接上功率放大器，此时可看到可控硅的导通角前后移动，输出电压稳定在正、负45V，调试即告完成。本功放动态电源静态时的功耗约1W，输出功率大于250W，电压稳定率小于0.15%。
这个动态电源是否适合音响功放使用值得讨论。利用可控硅改变交流电导通角来获得稳压输出，尽管简单直观，但严重的电磁干扰和波形畸变，对音响功放会产生什么影响，欢迎广大发烧友来稿评论。
|
|
|
| |
|
 |
