NE555芯片+可控硅构成的电热毯温控器

(2006-10-31 13:41:16) 4492人次浏览

NE555芯片+可控硅构成的电热毯温控器
　　一般电热毯有高温、低温两档。使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得温度不够。这里介绍一种电热毯温控器，它可以把电热毯的温度控制在一个合适的范围。

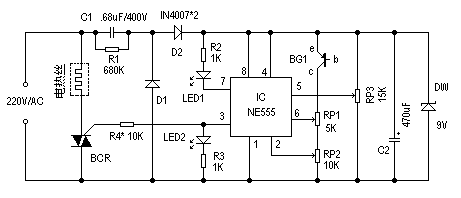

　　工作原理:电路如图所示→浏览下载。图中IC为NE555时基电路。RP3为温控调节电位器，其滑动臂电位决定IC的触发电位V2和阀电位Vf，且V5=Vf=2Vz。220V交流电压经C1、R1限流降压，D1、D2整流、C2滤波，DW稳压后，获得9V左右的电压供IC用。室温下接通电源，因已调V2Vz，V6≥Vf时，IC翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。当V6<VF，V2≤VZ时，IC的3脚电位回到高电位，BCR又触发导通，电热丝又开始发热。实际证明，调节RP2使V2=12V6时，温差为零；而V2="V6时最大。
