| 安森美推出NCL30051 高度优化LED照明能效 |
|
| (2012-11-7 11:19:45) 1491人次浏览 |
| |

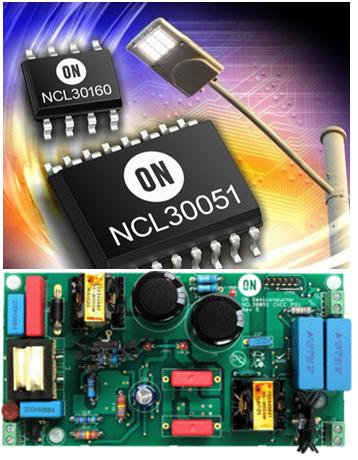

安森美高度优化LED照明芯片组能效高达98%
NCL30051是一款专用LED电源集成电路（IC），能够为降压直流-直流（DC-DC）转换器/LED驱动器（如NCL30160）提供恒定电压。
这个器件集成了一个临界导电模式（CrM）PFC控制器及一个半桥谐振控制器，并内置600V驱动器，针对离线电源应用进行了优化，具备了所有实现高能效、小外形因数设计所需的特性。
NCL30051的半桥段采用固定频率工作。这器件通过调节PFC段的输出电压来稳压，且集成了反馈环路开路保护，再加PFC过压和欠压检测机制，以及可以最高设定为75kHz的可调节频率振荡器。
NCL30160是一款用于大功率LED的开关稳压器，采用基于NCL30051的电源所提供的恒定电压去降低电压，从而为LED串提供恒定电流。
通过利用仅55mΩ的低导通阻抗内部MOSFET及以100%占空比工作的能力，能够提供能效高达98%的方案。
这個恒流器件以6.3V～40V的输入电压范围工作，是工业及汽车应用的极佳方案。
最高1.4兆赫兹（MHz）的高开关频率使设计人员可采用更小的外部元件，帮助将电路板尺寸减至最小及成本降至最低。
NCL30160包含迟滞控制特性，在负载瞬期间提供快速的回应，省下小型信号控制环路补偿元件。
保护特性包括可藉电阻设定LED电流、LED短路保护、欠压锁定及热关闭。
安森美半导体计算及消费产品部高级副总裁宋世荣（Bill Schromm）说：“NCL30051与NCP30160 IC在一起搭配工作，以最少的所需外部元件简化电源电路设计。这种架构使芯片组能够集成在更紧凑及更高性价比的LED照明电源中，用于户外照明（如街灯、停车场灯）及汽车照明等通用照明应用”。
NCL30051和NCL30160的工作结点温度范围分别为：-40℃～+150℃、-55℃～+125℃。
封装外形：NCL30160采用SOIC-8封装，NCL30051采用SOIC-16封装。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
