iW3614可控硅调光的数字控制15WLED驱动方案
LED灯具，具备可控硅调光的高性能离线式电源控制器，它使用先进的数字控制技术检测调光器的类型和相位，通过调整调光器导通角，可改变LED亮度。
iW3614以PWM讯号来调控LED亮度。其独特的数字控制技术实现了无闪烁调光。
iW3614可应用于所有调光器方案，包括：前切相调光器、后切相调光器以及其他调光器类型，如R型、R-C型或R-L型。
无调光器状态下，控制器会自动检测到无调光器配置。
iW3614工作于准谐振模式，可提高效率。iW3614内置许多关键性保护功能。
iW3614使用iWatt先进的初级侧检测技术，删除了次级反馈电路后也能获得较好的输入和负载调整率。
同时，由于使用了逐脉冲波形分析，iW3614可提供精确的恒流输出控制。
iW3614在删除了环路补偿元件的同时能保持全部工作条件下的稳定性。
因此，iW3614可减少外部元件数量，简化EMI设计，降低整体材料成本。

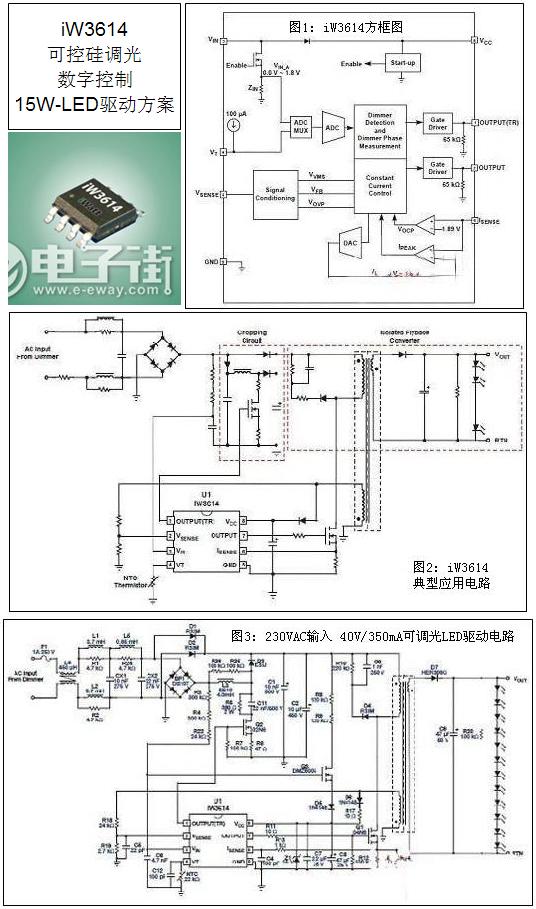

iW3614产品图片及文章插图：→浏览下载；
iW3614主要特性：
适用于输入100V或230V的隔离或非隔离LED驱动电源
输出功率高达15W
满足谐波及高功率因数要求（通常情况0.94，不带调光器）
交流输入频率范围：45Hz~66Hz
智能化的调光器检测方式
前切相可控硅调光器
后切相调光器
无调光器状态检测
不支持的调光器识别保护
混合模式的调光控制，调幅和PWM调脉宽相结合
宽输出调光范围：1%～100%
调光无闪烁控制技术
准谐振开关模式，转化效率最优化，高达85%
类程序化的过温保护
小体积设计
低容值输入电容
小体积低容值输出电容
小体积功率变压器
初级侧电流检测技术，无需光藕，简化电路
高精度的恒流输出：±5%
低启动电流（10uA），低功耗快速启动
低容值输出电容，满足LED负载热插拔要求
多重保护功能：
LED负载开路保护
电源系统单点故障保护
LED过电流保护
LED短路保护
电流取样电阻短路保护
类程式化过温保护
iW3614应用：可调光LED灯具、适用于5W至15W输出功率
iW3614官方网站介绍：→浏览下载
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
