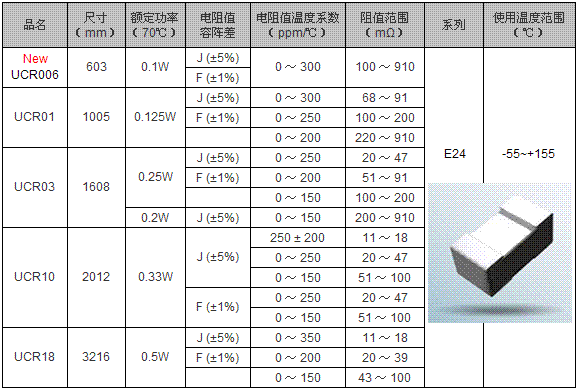

【文章插图看大图→浏览下载】
ROHM开发出实现业界最高级别低阻值100mΩ的0201 inch电流检测用贴片电阻器
UCR006是0201 inch（0.6mm×0.3mm）的厚膜型产品，实现了业界最高级别的低阻值100mΩ，有助于设备的节能化。另外，作为低阻值范围的0201 inch贴片电阻器，业界首次※实现-55～155℃的使用温度范围，可支持更广泛的应用。而且，额定功率保证0.1W，达同尺寸通用产品的2倍。该产品同时具备低阻值化与大功率化，使0402 inch（1.0mm×0.5mm）的替换更加容易，还有助于设备的小型化。
本产品已于2013年12月开始出售样品（20日元/个：税前），于2014年2月份开始暂以月产2000万个的规模开始量产。生产基地为ROHM Integrated Systems（Thailand）Co., Ltd.（泰国）。
<背景>
为使智能手机等电子设备工作，需要在设备的内部进行电流检测和电压控制，一般使用超过100 个的电阻器。为了降低功耗，电流检测需要使用电阻值较低的电阻器，随着设备的高性能化发展，需要与额定功率一并进行考虑。
ROHM针对这些要求，开发出电流检测用的低阻值贴片电阻器“UCR 系列”，但随着近年来智能手机和可穿戴式设备的发展，需要更加小型、更低功耗的元器件的设备日益增加。而要想实现电流检测用电阻器的小型化，需要解决很多课题，比如低阻值化与额定功率、新出现的电阻值容许差的保持等。
<新产品详情>
本产品采用新材料与新结构，在0201 inch的厚膜型电阻器中，实现了业界最高级别的低阻值100mΩ。
另外，通过采用新材料与新结构，还提高了散热性，使与小型化相矛盾的额定功率保证为0.1W，达到同尺寸通用产品的2倍。另外，在低阻值范围的0201 inch产品中，业界首次※达到-55～155℃的使用温度范围，毫无疑问不仅可用于便携式设备，还可用于更广泛的应用中。
不仅如此，在实现更低阻值时面临的课题----电阻值容许差方面，通过罗姆独有的修整技术实现了±1%（F级）。通过现有系列的背面贴装结构特点，继承了电阻温度系数0～300ppm/℃和焊接时电阻值偏移更低的优点，成功缩小了电阻值的波动。通过这些努力，使本产品实现了在需要高精度电流检测的电路中的应用。
ROHM今后也会面向智能手机和可穿戴式设备等设备，继续完善小型高精度电阻器的产品阵容。
<特点>
1、0201 inch的厚膜型电阻器，仅100mΩ低阻值，有助于设备进一步节能
采用新材料与新结构，在0201 inch（0.6mm×0.3mm）的厚膜型电阻器中，实现业界最高级别的低阻值100mΩ。最适用于需要低功耗零部件的设备。
2、使用温度范围达-55～155℃，
可支持更广泛的应用
使用温度范围实现-55～155℃，不仅可用于智能手机和可穿戴式设备等便携式设备，还可用于需要在高温环境下使用的领域，支持在更广泛的应用中使用。
3、额定功率保证0.1W，是同尺寸通用产品的2倍，有助于小型化
采用新材料和新结构，提高了散热性，使与小型化相矛盾的额定功率保证为0.1W，达到同尺寸通用产品的2倍。因此，与0402 inch（1.0mm×0.5mm）产品的替换更加容易，贴装面积可减少64%。
4、实现高精度电流检测的三大性能
①电阻值容许差实现1%（F级）
融入罗姆独有的修整技术，使实现低阻值时面临的课题---电阻值容许差实现1%（F级）。
②电阻温度系数达0～300ppm/℃
采用背面贴装结构，电阻温度系数达到
0～300ppm/℃。
③消除焊接时的电阻值偏差
采用背面贴装结构，无需担心焊接小型低阻值产品时
可能产生的电阻值意外偏移。
通过这三大性能，可减少电阻值的波动，并实现高精度的电流检测。
<应用>
◇智能手机
◇可穿戴式设备
◇其他小型便携设备
◇HDD/DVD播放器
◇便携式音响
<术语解说>
・额定功率：“额定功率”是指为了安全使用电子设备、IC、被动元件所需的最大功耗值。也就是说，“额定功率”越大，对消耗功率的环境和热量变化、意外的电压/电流变化的耐受力越强，越不容易坏。
・功耗：电阻器具有检测电流和控制电压的功能，这是通过将功率（电流、电压）转换为热量而成立的，转换为热量可称为损耗。也就是说，如果不使用既满足功能而又是所需要最低阻值的电阻器，就会产生多余的功耗。
・电阻温度系数：所有物质内部的电阻值均会随温度变化而变化。电阻器也一样，随着温度的变化电阻值也会变化，其变化的比率称为电阻温度系数。单位为ppm/℃。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
